HS (A/B/C)

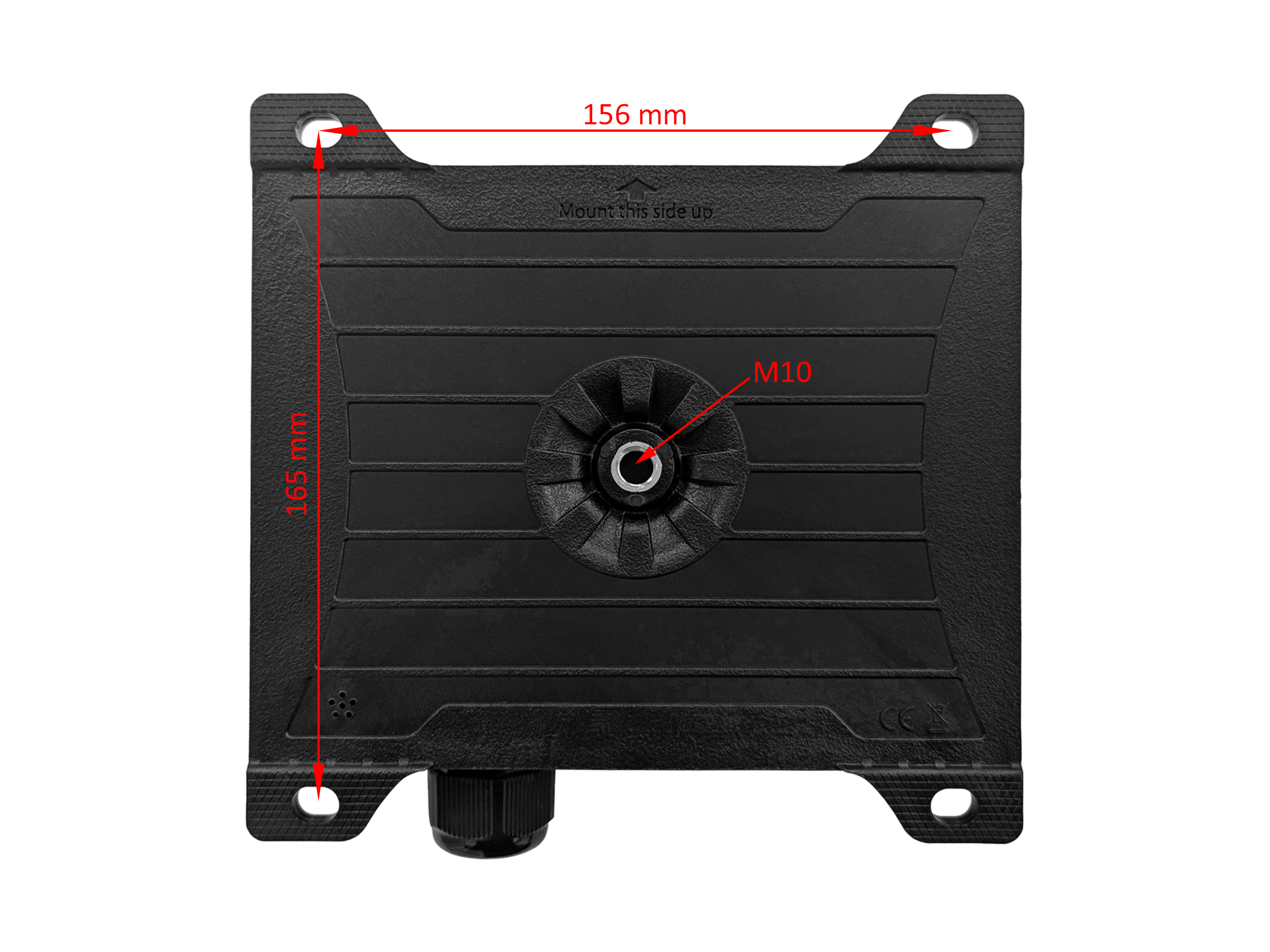

La ricevente è dotata di terminali morsetto a estrazione per un rapido cablaggio a qualsiasi impianto. L'installazione può essere effettuata tramite 4 staffe poste sugli angoli, oppure attraverso il fissaggio al dado centrale. Un LED di colore verde e rosso avverte sullo stato di rice-trasmissione fra unità trasmittente e unità ricevente segnalandolo tramite codice impulsi.

Dimensioni Contenute

Dimensioni Contenute

La ricevente serie HS C2 è l'unità di media grandezza. E' stata progettata per avere contenute dimensioni e per ridurre l'impatto estetico sull'impianto a bordo macchina.

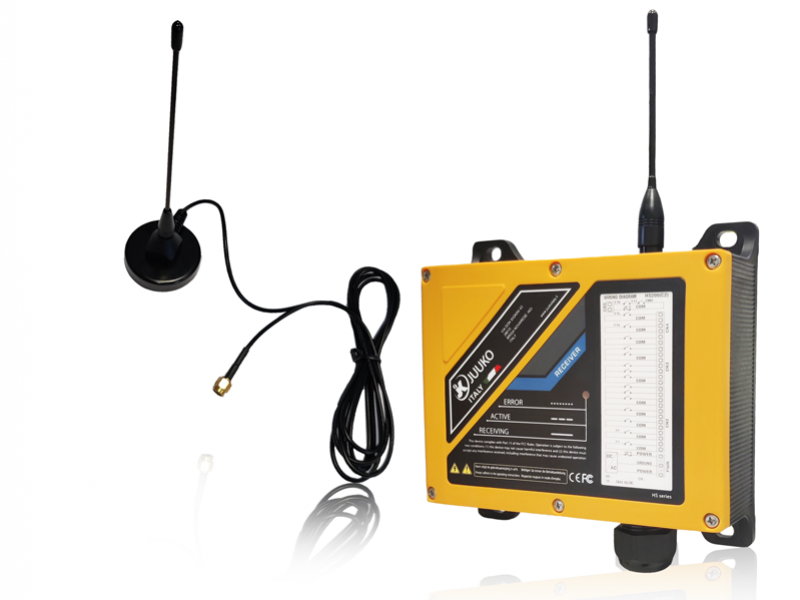

Antenna Ricevente

Antenna Ricevente

L'antenna ricevente può essere facilmente avvitata su connettore di tipo SMA. Questo particolare ne facilita lo spostamento in una diversa ubicazione. OPZIONALE è possibile montare un'antenna esterna con cavo di lunghezza 2 o 5 metri, in questo modo si può installare l'antenna in un punto con miglior ricezione, permettendo il posizionamento dell'unità ricevente anche all'interno di quadri elettrici o carpenterie metalliche.


Frequenza 433.0525 > 434.7775 MHz
Tipo di Modulazione 4GFSK
Sensibilità -112dBm a 1,2Kbps
Sistema di Controllo PLL
Performance di Sicurezza della
Funzione di STOP (EN ISO 13849-1)		 Pl d
Impedenza Antenna 50 Ohm
Tempo di Risposta Comandi 50 > 100 mS
Alimentazione 24/264 Vac/dc
OPTIONAL: 12 Vdc
Consumo AC:8,3W / DC:12.8W
Antenna Esterna
Consumo in Standby 0.97W
Assorbimento

24 VDC:
- Standby 40,5 mA
- START 142 mA
- Ogni relè 30 mA
Potenza di Emissione + 10dBm
Temperatura di Funzionamento (-20°C)~(+55°C) / (-40°C)~(+65°C)
(-4°F)~(+131°F) / (-40°F)~(+149°F)
Connessioni di Interfaccia Cavo multipolare
Relè 2 Arresto + max. 13 funzione (1 NO 5A 250Vca)
Grado di Protezione IP65
Dimensioni H184 x L190 x P64 mm
Peso 1795g
Materiale Involucro Nylon e fibra di vetro IP65
